Cele trei principaletipuri de mașini de suflatsunt turnarea prin extrudare prin suflare (EBM), turnarea prin injecție și suflare (IBM) și turnarea prin injecție și suflare (ISBM). EBM acoperă cea mai largă gamă — de la sticle mici la rezervoare de 2000 de litri — și se împarte în mașini continue pentru piese mici și mașini cu acumulator pentru cele mari. IBM produce sticle mici cu gât precis. ISBM produce sticle transparente din PET. Produsul dumneavoastră decide tipul. Găsiți-l în tabelul de mai jos.
Fiecare produs din plastic gol se desprinde de una din cele trei familii de mașini. Alegeți-l pe cel potrivit și linia dvs. va fi slabă de ani de zile. Alegeți-o pe cea greșită și nicio setare nu vă va salva.
Cumpărătorii ne ajung adesea după săptămâni de cercetări confuze. Cele mai multe articole listează cele trei tipuri, le descriu pe fiecare în două propoziții și se opresc. Nimeni nu explică subtipurile - iar pentru containerele mari, subtipul este decizia reală.
Acest ghid rezolvă asta. Construim mașini de extrudare prin suflare, așa că cunoaștem acea familie din interior. Pentru celelalte două tipuri, vă spunem ce fac bine și când să căutați în altă parte, inclusiv departe de noi.
Cele trei tipuri principale dintr-o privire
| EBM | IBM | ISBM | |
|---|---|---|---|
| Cum funcționează | Extrudează un tub (parison), îl umflă într-o matriță | Injectează o preformă, apoi o suflă | Injectează o preformă PET, o întinde și o suflă |
| Gama de dimensiuni | Cel mai mare — sticle mici până la rezervoare de 2000 L | Mic - de obicei sub 1 L | Mici până la mijloc - sticle de apă și băuturi |
| Puterea semnăturii | Piese mari, mânere, pereți multistrat | Gât precis, fără resturi de tăiere | Sticle PET clare, puternice, ușoare |
| Materiale tipice | HDPE, PP, PVC, HMWHDPE | HDPE, PP, PS | PET |
| Produse tipice | Bidonuri, tobe, rezervoare IBC, rezervoare de combustibil, jucării | Sticle de pastile, borcane cosmetice, picuratoare | Sticle de apă, sifon, suc, ulei comestibil |
Turnare prin extrudare prin suflare (EBM)
O mașină de extrudare prin suflare topește plasticul, îl împinge printr-o matriță ca un tub gol numit paraison, apoi închide o matriță în jurul tubului și îl umflă cu aer. Plasticul ia forma matriței, se răcește și se ejectează.
EBM acoperă mai multe produse decât celelalte două tipuri combinate. Se ocupă de mânere (tipul încorporat pe bidon), pereți cu mai multe straturi și dimensiuni la care niciun alt proces nu ajunge. De asemenea, rulează cel mai ieftin instrument dintre cele trei pentru piese comparabile.
Familia se împarte în două ramuri, iar această divizare contează mai mult decât își dau seama majoritatea cumpărătorilor. Le-am comparat în profunzime în nostruacumulator vs ghid continuu— Iată varianta scurtă.
Mașini de extrudare continuă
Mașinile continue extrudează paraisonul non-stop, iar matrițele se deplasează pentru a-l prinde. Ei excelează la containere mici în volume mari — sticle, ambalaje chimice zilnice, bidonuri de până la aproximativ 15 litri.
În gama noastră există două versiuni. Mașinile de mutare a matriței manipulează 2–15 L cu prindere de la 40 la 165 kN. Mașinile cu braț curbat adaugă viteză și coextrudare cu 1–6 straturi pentru piese de 5–30 L. Răsfoițigamă continuă de mașinipentru gama completa.
Mașini cu acumulator (cap de depozitare).
Mașinile de acumulare colectează o încărcătură completă de topitură într-un cilindru de stocare, apoi o sting într-o singură lovitură rapidă. Acea viteză formează o mare paraison înainte ca gravitația să se întindă și să o subțieze. Părțile mari nu au alt traseu.

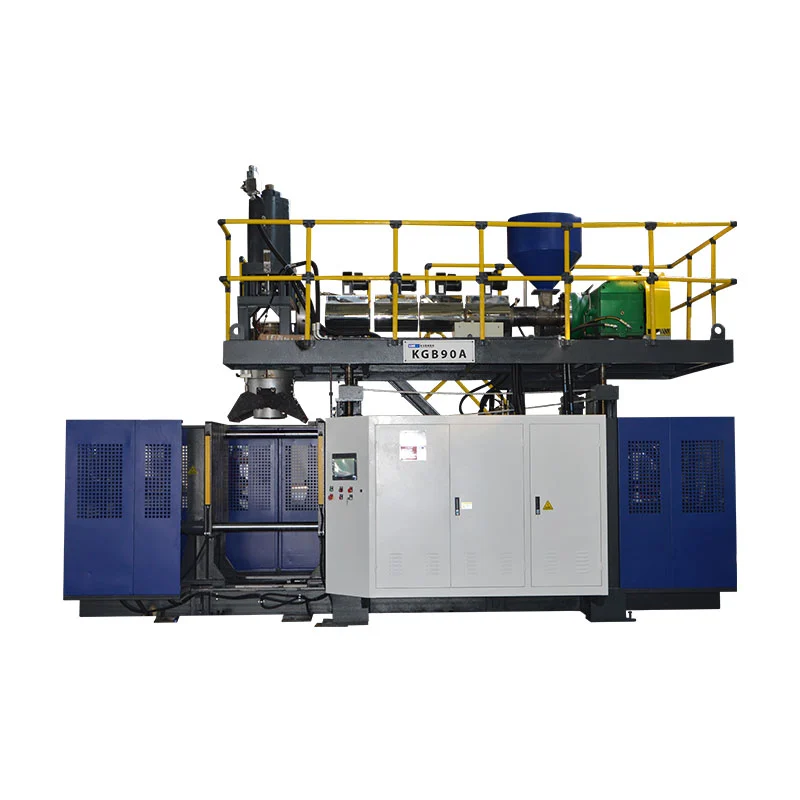

Numerele reale arată scara. NoastreKGB80Aface butoaie de 30 L cu 215 kN de prindere si un acumulator de 5 L. Cele trei cilindriKGS1000L-IBCface rezervoare IBC de 1000 L cu 1000 kN de prindere și șuruburi duble de 100 mm. Thegama de acumulatoriajunge la containere de 2000 L și 1800 kN.
Turnare prin injecție (IBM)
O mașină de turnat prin suflare prin injecție funcționează în doi pași pe o singură mașină. În primul rând, modelează prin injecție o preformă solidă cu un gât finisat. Apoi transferă preforma fierbinte într-o stație de suflare și umflă corpul.
Răsplata este precizia. Gâtul iese turnat prin injecție, astfel încât firele și suprafețele de etanșare ating dimensiunile exacte la fiecare lovitură. De asemenea, IBM nu produce resturi de pinch-off, deoarece nimic nu este tăiat.
Schimbul este dimensiunea. IBM se potrivește containerelor mici, de obicei sub un litru - sticle de pastile, borcane cosmetice, sticle cu picurătoare. Pentru orice cu mâner sau volum real, EBM preia. Kinggle se concentrează pe EBM; dacă produsul tău este o sticlă farmaceutică de 100 ml, un specialist IBM te servește mai bine și așa vom spune.
turnare prin injecție și suflare (ISBM)
O mașină de turnat prin injecție prin suflare, întindere, face sticlele PET transparente din care beți. Încălzește o preformă PET, o întinde pe lungime cu o tijă și o suflă în același timp spre exterior. Această întindere în două direcții aliniază lanțurile polimerice.
Alinierea este magia. Oferă PET-ului o claritate asemănătoare sticlei, rezistența și greutatea sa ușoară - o sticlă de sifon supraviețuiește carbonatării sub presiune la câteva zeci de grame.
ISBM rulează în două configurații. Mașinile cu o singură etapă modelează și suflă preforma într-o singură mașină, care se potrivește cu execuții mai mici și forme personalizate. Liniile în două etape cumpără sau modelează separat preforme și le sufla la viteză mare - standardul pentru producția de băuturi în masă. Lucrările din băuturi PET locuiesc aici, nu în EBM.
Ce tip de mașină face produsul dvs.?
Cititorii vin cu un produs, nu cu un proces. Așa că întoarce masa. Găsiți produsul în stânga și citiți tipul de mașină în partea dreaptă.
| Produsul dvs | Tip mașină | De ce |
|---|---|---|
| Sticla de apa / sifon PET | ISBM | Stretch oferă PET-ului claritate și rezistență |
| Flacon de pastile, borcan cosmetic | IBM | Gâturi exacte, fără resturi de tăiere |
| Flacon de detergent/șampon | EBM — continuu | Cicluri rapide, mânere, culori, vedere dungi |
| Bidon (1–15 L) | EBM — continuu | Mânere încorporate, putere mare |
| Tambur chimic (30–250 L) | EBM — acumulator | Paraisonul greu are nevoie de o lovitură stocată |
| Rezervor IBC (1000 L) | EBM — acumulator, 3 cilindri | Singura cale către o parașie atât de mare |
| Rezervor de combustibil auto | EBM — acumulator, multistrat | Peretele cu șase straturi blochează vaporii de combustibil |
| Rezervor de apă, caiac, barieră rutieră | EBM — acumulator | Vezi noastresuflare vs turnare rotaționalăcomparaţie |
Încă o furculiță se află în amonte de toate acestea. Dacă piesa dvs. ar putea fi solidă în loc de goală, citiți-neturnare prin suflare vs turnare prin injecțieghid mai întâi.
Considerații de cumpărare după tip
Tipul de mașină stabilește forma investiției dvs., nu doar procesul. Managerii de achiziții ar trebui să cântărească patru factori înainte de a solicita o ofertă de la orice producător de mașini de suflat.
Structura prețurilor.În cadrul EBM, prețurile sunt calculate cu dimensiunea containerului, forța de prindere, numărul de stații și numărul de straturi. O mașină de sticle și o linie IBC diferă printr-un ordin de mărime. Niciun furnizor onest nu oferă un preț înainte de a vă vedea piesa — costul depinde de modelul mașinii și de cerințele de producție.
Consumul de energie.Cântare de energie cu dimensiunea mașinii. Catalogul nostru listează medii reale: 12–18 kW pe o mașină de 2 L, 27–37 kW pe KGB80A de 30 L, 110–150 kW pe linia IBC. Cereți fiecărui furnizor aceeași cifră, apoi comparați energia pe piesă finită, nu pe oră.
Timp de livrare și post-vânzare.Construirea mașinilor personalizate mari durează mai mult decât mașinile standard pentru sticle. Întrebați cine instalează mașina, cine vă instruiește operatorii și cât de repede sunt livrate piesele de schimb în țara dvs. O mașină fără suport este o problemă viitoare cu o plăcuță de identificare.
Adâncimea furnizorului.Întrebați câți ingineri angajează producătorul și ce mărci de componente se află în interiorul mașinii. Kinggle construiește cu PLC-uri Mitsubishi, servocomandă MOOG și sisteme electrice OMRON și Schneider și le listează în mod deschis. Un furnizor care ascunde foaia de componente are un motiv.
Trei greșeli pe care le fac cumpărătorii pentru prima dată
Alegerea tipului după preț în loc de produs.O mașină mai ieftină de tip greșit produce piese care nu pot fi vândute. Blocați mai întâi tipul. Negociază prețul al doilea.
Ignorarea subtipului EBM.„O mașină de extrudare” nu este o specificație. O mașină continuă nu poate forma un tambur de 60 L, iar un acumulator supradimensionat irosește energie pe sticle. Noastreghid de selecție în cinci pașiumblă matematica dimensionării.
Sari peste conversația defect.Fiecare tip eșuează în felul său, iar specificațiile mașinii decide cât de des. Prindere subdimensionată aduce bliț la fiecare fotografie. Citiți ghidul nostru de depanare a defecțiunilor înainte de a semna și întrebați furnizorul cum previne mașina fiecare defecțiune.
Întrebări frecvente
Care sunt principalele tipuri de mașini de suflat?
Cele trei tipuri principale de mașini de suflare sunt turnarea prin extrudare prin suflare (EBM), turnarea prin injecție și suflare (IBM) și turnarea prin injecție și suflare (ISBM). EBM acoperă cea mai largă gamă de produse și se împarte în mașini continue pentru containere mici și mașini de acumulare pentru piese mari, cum ar fi butoaie și rezervoare IBC. IBM produce sticle mici cu gât precis. ISBM produce sticle transparente din PET.
Care este diferența dintre extrudarea și turnarea prin suflare prin injecție?
Turnarea prin extrudare prin suflare formează un tub gol din plastic topit, apoi îl umflă în interiorul unei matrițe. Turnarea prin injecție prin suflare modelează mai întâi prin injecție o preformă solidă cu un gât finit, apoi sufla preforma în forma sa finală. EBM se ocupă de cea mai largă gamă de dimensiuni, de la sticle la rezervoare de 2000 de litri. IBM se potrivește sticlelor mici care necesită dimensiuni exacte ale gâtului, cum ar fi containerele farmaceutice.
Ce tip de mașină de suflat este cel mai bun pentru containerele mari, cum ar fi butoaiele și rezervoarele IBC?
Mașinile de turnare prin extrudare prin suflare cu acumulator (cap de depozitare) fac containere mari. Acumulatorul stochează o încărcătură completă de topitură, apoi o stinge rapid - înainte ca paraisonul greu să se întindă și să se subțieze sub propria greutate. Gama de acumulatoare Kinggle variază de la mașini de 20 de litri până la sisteme cu trei cilindri pentru rezervoare IBC de 1000 de litri și containere de 2000 de litri.
Ce tip de mașină de suflat produce sticle de apă PET?
Mașinile de turnare prin injecție și suflare (ISBM) produc sticle PET clare pentru apă și băuturi. Procesul întinde o preformă încălzită pe lungime în timp ce o sufla, ceea ce aliniază polimerul și conferă PET-ului claritatea și rezistența. ISBM în două etape, în care preformele sunt turnate separat și suflate mai târziu, domină producția de băuturi de mare volum.
Cât costă o mașină de suflat?
Costul depinde de tipul și specificațiile mașinii. În cadrul extrudarii prin suflare, barem de preț cu dimensiunea containerului, forța de strângere, numărul de stații, numărul de straturi și automatizarea în jurul mașinii. O mașină mică de sticle și o linie IBC de 1000 de litri diferă printr-un ordin de mărime. Cea mai rapidă cale către un număr real este o cotație specificată bazată pe volumul piesei dvs., materialul, grosimea peretelui și rezultatul țintă.
Cunoașteți produsul dvs., nu sunteți sigur despre mașină?
Dacă evaluați o mașină de suflat pentru linia dvs. de producție, echipa noastră de ingineri vă poate ajuta să confirmați tipul și configurația potrivite în funcție de dimensiunea produsului, materialul și obiectivele de producție. Trimiteți detaliile piesei și vă vom răspunde cu o recomandare specificată - inclusiv o recomandare sinceră dacă produsul dvs. aparține unei mașini pe care nu o construim. Construirea de mașini de extrudare prin suflare din 2002, cu 15 ingineri în echipă.
Întrebați ce mașină se potrivește produsului dvs. →Trei tipuri, o regulă: produsul alege mașina. Sticlele PET merg la ISBM. Gâturile mici precise merg la IBM. Orice altceva - de la sticle de șampon la rezervoare de 2000 de litri - aparține modelării prin extrudare prin suflare, împărțită întrecontinuuşiacumulatormasini. Găsiți produsul dvs. în tabelul de căutare, apoi dimensionați mașina cughid de selecție.
