UnRezervor IBCeste sticla mare de plastic, de aproximativ 1000 de litri, pe care ai văzut-o prinsă într-o cușcă de oțel pe un palet, folosită pentru a expedia și depozita lichide în vrac. Acea sticlă este turnată prin suflare - și, pentru că este atât de mare, are nevoie de cele mai mari mașini de acumulare realizate: capete de depozitare cu trei cilindri, forțe de strângere de aproximativ 1000 kN și HDPE cu greutate moleculară mare suficient de puternic pentru a reține o tonă de lichid fără a se lăsa sau crăpa. Mașina KGS1000L-IBC de la Kinggle este construită exact pentru asta: capacitate de 1000 L, prindere de 1000 kN, șuruburi gemene de 100 mm și un acumulator de 33 L pe un cadru de 55 de tone.
Te-ai descurcat cu produsul chiar dacă nu te-ai gândit niciodată la modul în care este făcut. IBC - containerul intermediar pentru vrac - este peste tot: geanta cu o capacitate de 1000 de litri care livreaza totul, de la detergent lichid la concentrat de fructe si la produse chimice industriale. Treci prin orice curte logistică și sunt stivuite la două sute.
Ceea ce majoritatea oamenilor nu realizează este că sticla de plastic din interiorul acelei cuști de oțel este o singură piesă turnată prin suflare. O singură lovitură. Iar realizarea unui recipient de plastic gol care să conțină aproape o tonă de lichid, să supraviețuiască stivuirii și să nu se spargă ani de zile este una dintre cele mai grele locuri de muncă din toată această industrie. Iată cum se face de fapt și de ce trebuie să fie capabilă mașina pentru a o face.
Ce este de fapt un rezervor IBC
Dezbracă un IBC și are trei părți. Există sticla de plastic turnată prin suflare - bitul care ține lichidul. Există o cușcă tubulară de oțel sudată în jurul ei, care preia sarcina de stivuire și oprește bombarea sticlei. Și există o bază pentru paleți, oțel, plastic sau lemn, astfel încât un stivuitor să o poată muta. Cușca și paletul sunt realizate și asamblate separat. Linia de suflare produce sticla, iar sticla este locul unde trăiește ingineria.
Capacitatea standard este de aproximativ 1000 de litri, dimensionată astfel încât întreaga unitate să se potrivească unei amprente standard de paleți și să se stivuească curat. Acel singur număr – 1000 de litri de sticlă, suflați într-o singură bucată – este ceea ce dictează totul despre mașina de care aveți nevoie.
De ce sticlele IBC au nevoie de cele mai mari mașini fabricate
Am mai scris despreacumulator versus mașini continue, iar IBC se află la extrema îndepărtată a acelei povești. Pentru a sufla o sticlă de 1000 de litri, aveți nevoie mai întâi de un paraison de 1000 de litri - un tub enorm de plastic topit. O matriță continuă nu s-a putut forma înainte ca gravitația să o distrugă. Parasonul s-ar întinde, s-ar subțire și s-ar rupe sub propria greutate cu mult înainte ca un mucegai să se închidă pe el.
Așadar, mașinile IBC folosesc capete mari de depozitare - adesea acumulatoare cu trei cilindri - care colectează o încărcătură masivă de topitură și apoi o sting rapid, introducând întregul parason în matriță înainte de a se lăsa să se lase. Acest lucru necesită hardware serios: un volum mare de acumulator, o forță de strângere de aproximativ 1000 kN pentru a ține o matriță atât de mare împotriva presiunii de suflare și șuruburi duble pentru a plastifia suficient material rapid. Acestea nu sunt mașini de sticle extinse. Sunt o clasă diferită de echipamente.
Mașina, în numere reale

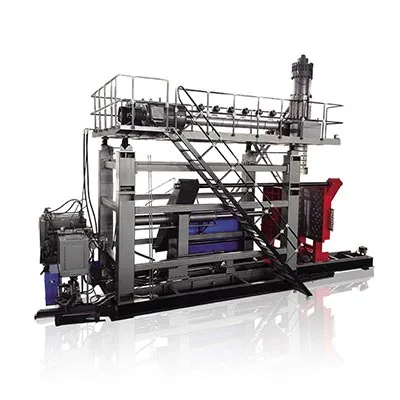

Discuțiile generice despre „mașini mari” nu vă ajută să specificați o linie, așa că iată cifrele reale pentru Kinggle'sKGS1000L-IBCmașină direct din catalogul nostru:
| Capacitate maximă a containerului | 1000 L |
|---|---|
| Forța de prindere | 1000 kN |
| Diametrul șurubului | 100 mm × 2 (dublu șurub) |
| Raport L/D șurub | 32 |
| Plastificare HDPE | 180 × 2 kg/h |
| Capacitatea acumulatorului | 33 L |
| Dimensiunea plăcii matriței | 1800 × 1800 mm |
| Ieșire (ciclu de uscat) | 150 buc/h |
| Consumul mediu de energie | 110–150 kW |
| Greutatea mașinii | 55 T |
| Amprenta mașinii | 9,5 × 5,1 × 6,5 m |
| Presiunea de suflare | 0,8 MPa |
O mașină de 55 de tone cu o amprentă la sol de aproape zece metri lungime nu este o achiziție pe care o faceți în mod obișnuit, iar consumul de putere de 110–150 kW este un adevărat element de operare. Dar pentru oricine care produce IBC-uri la volum, acesta este pur și simplu ceea ce necesită piesa. Dacă faceți și rezervoare de 2000 de litri, KGS135A și KGS150A cu trei cilindri cresc până la 1800 kN de prindere din aceleași motive, doar mai mari.
De ce HMWHDPE în loc de HDPE obișnuit
Materialul contează la fel de mult ca și mașina, iar sticlele IBC sunt fabricate dinHMWHDPE— polietilenă cu greutate moleculară mare de înaltă densitate — nu HDPE standard pe care l-ați folosi pentru o sticlă de detergent. Motivul se rezumă la o singură proprietate: rezistența la stres-crăpare.
O sticlă IBC conține aproape o tonă de lichid, zi de zi, adesea stivuită cu o altă unitate plină deasupra. Aceasta este o sarcină constantă pe pereți relativ subțiri, de ani de zile. HDPE obișnuit sub acest tip de stres susținut dezvoltă în cele din urmă fisuri de stres din mediu - fracturi minuscule care cresc până când sticla se scurge. HMWHDPE, cu lanțurile sale polimerice mai lungi, rezistă mult mai bine la această fisurare și își menține rigiditatea sub sarcină. Este mai greu de procesat - este mai rigid în topitură și are nevoie de mai multă putere de plastificare, ceea ce face parte din motivul pentru care KGS1000L-IBC are două șuruburi - dar pentru un container care trebuie să supraviețuiască acestui ciclu de funcționare, nu este opțional.
Problema cu grosimea peretelui la 1000 de litri
Dacă există un lucru care separă o sticlă IBC bună de un rebut, acesta este grosimea peretelui - în special, menținerea ei uniformă. Imaginează-ți acel parason uriaș agățat în clipa dinaintea închiderii matriței. Vârful suportă greutatea a tot ce este dedesubt, așa că vrea să se subțieze sus și să se strângă jos. Lăsată negestionată, obțineți o sticlă care este periculos de subțire la umeri și risipitor de groasă la bază.
Umerii subțiri sunt exact acolo unde un IBC eșuează - sub sarcina de stivuire sau în timpul testului de presiune pe care trebuie să-l treacă. Deci, aceste mașini se sprijină puternic pe controlul programabil al grosimii peretelui, variind spațiul matriței prin împușcare pentru a așeza mai mult material acolo unde sticla are nevoie de el și mai puțin acolo unde nu are nevoie. Este aceeași bătălie împotriva paraisonului pe care o duce fiecare parte mare, doar la cea mai solicitantă scară din afacere. Noastreghid pentru toleranțele produselor turnate prin suflareaprofundează ce înseamnă „perete par” în cifre reale.
Certificare ONU: ce trebuie să treacă un IBC lichid în vrac
O mulțime de IBC-uri transportă apă, lichide alimentare sau detergenți inofensivi și nu au nevoie de aprobare specială. Dar în momentul în care un IBC transportă mărfuri periculoase - solvenți, acizi, lichide inflamabile - trebuie să fie certificat ONU, iar asta schimbă bara pe care sticla trebuie să o curețe.
Certificarea testează IBC-ul ca o unitate completă - sticla, cușcă și palet împreună - nu doar sticla. Designul trece prin teste de stivuire, cădere, etanșeitate și presiune internă, iar un design care trece primește un marcaj ONU (veți vedea coduri precum 31HA1 pe un IBC compozit, adică un interior din plastic rigid cu un exterior metalic). Unitățile certificate au nevoie, de asemenea, de retestare periodică pe toată durata de viață. Niciuna dintre aceste teste nu este treaba mașinii în mod direct. Dar dacă sticla trece se decide pe linia de producție: pereți uniformi, fără puncte subțiri, distribuție consistentă a materialului. O sticlă care variază în grosimea peretelui eșuează testul de presiune, punct. Motiv pentru care, pentru lucrările certificate, controlul grosimii peretelui de mai sus nu este un lucru frumos - este diferența dintre un produs care poate fi vândut și deșeuri.
Unde ajung rezervoarele IBC
IBC-urile apar în majoritatea industriilor pe care le deservesc aparatele Kinggle. Cele evidente sunt substanțele chimice și lichidele în vrac — produse chimice industriale, concentrate de curățare, lubrifianți. Alimentele și băuturile le folosesc pentru siropuri, uleiuri, concentrate de suc și alte lichide mutate în vrac. Agricultura se bazează pe ele pentru îngrășăminte și lichide pentru protecția culturilor. Tratarea apei, aditivii de construcție și intermediarii farmaceutici sunt livrate și în IBC-uri.
În special pentru servicii chimice, unele sticle IBC sunt coextrudate cu un strat de barieră pentru o rezistență suplimentară - care este locul în care aceasta se conectează lacoextrudare multistrat. Principiul este același cu un rezervor de combustibil: îngropați o barieră în perete pentru a împiedica un lichid agresiv să pătrundă sau să atace polietilena pe o durată lungă de depozitare.
Ce să verificați înainte de a comanda o linie IBC
Dacă dimensionați un aparat IBC, câteva lucruri merită fixate înainte de a semna ceva:
- Ieșire realistă, nu ciclu uscat.Figura de catalog este un plafon. Un perete de 1000 de litri necesită timp real pentru a se răci înainte de a putea fi evacuat fără a se deforma, așa că planificați capacitatea la ratele realizabile.
- Capacitate de control al grosimii peretelui.Pentru IBC-urile certificate, acest lucru nu este negociabil. Întrebați exact câte puncte de control gestionează sistemul de-a lungul paraison.
- Manipularea HMWHDPE.Confirmați că configurația de plastifiere este specificată pentru material cu greutate moleculară mare, nu HDPE standard - nu procesează la fel.
- Amprenta si servicii.O mașină de 55 de tone și zece metri care trage 110–150 kW are nevoie de spațiu, fundație, putere și apă de răcire pentru a se potrivi. Verificați dacă planta dumneavoastră o poate găzdui înainte de a fi expediată.
- Indiferent dacă aveți nevoie de capacitatea de barieră.Dacă veți folosi substanțe chimice agresive, decideți dinainte dacă aveți nevoie de coextrudare pentru un strat de barieră - aceasta schimbă specificațiile mașinii.
Întrebări frecvente
Ce este un rezervor IBC și cum este fabricat?
Un IBC (container intermediar pentru vrac) este un container de aproximativ 1000 de litri pentru transportul și depozitarea lichidelor în vrac. Piesa care reține lichidul este o singură sticlă de plastic turnată prin suflare; se așează în interiorul unei cuști tubulare din oțel sudate montate pe un palet. Cușca și paletul sunt asamblate separat - mașina de suflat face sticla, care este partea tare.
De ce sticlele IBC sunt fabricate din HMWHDPE?
HDPE-ul cu greutate moleculară mare are o rezistență și rigiditate mult mai bune la stres la fisurare în mediu decât HDPE-ul obișnuit. O sticlă IBC conține aproape o tonă de lichid și se stivuiește, așa că pereții ei subțiri trebuie să reziste la crăpare sub sarcină constantă ani de zile. HDPE standard nu ar supraviețui ciclului de lucru; HMWHDPE face.
De ce mașină aveți nevoie pentru a sufla un IBC de 1000L?
Aveți nevoie de o mașină mare cu cap de depozitare (acumulator). Formarea unui paraison de 1000 de litri înseamnă un acumulator mare, o forță de strângere în jur de 1000 kN și suficientă capacitate de plastificare pentru a împinge atât de mult topitură rapid înainte de a se lăsa. KGS1000L-IBC de la Kinggle oferă strângere de 1000 kN, șuruburi duble de 100 mm și un acumulator de 33 de litri pe un cadru de 55 de tone.
Pot IBC-urile turnate prin suflare să transporte substanțe chimice periculoase?
Da, dacă designul este certificat ONU pentru mărfuri periculoase. Sticla, cușca și paletul sunt testate ca o unitate - teste de stivuire, cădere, etanșeitate și presiune internă - iar modelele certificate poartă un marcaj ONU, cum ar fi 31HA1 pentru un IBC compozit. Unitățile certificate necesită, de asemenea, retestări periodice pe durata de viață. Sarcina mașinii este de a produce o sticlă cu pereți uniformi și consistenti, astfel încât să poată trece.
Câte sticle IBC poate produce o mașină pe oră?
KGS1000L-IBC de la Kinggle este evaluat la aproximativ 150 de bucăți pe oră ca cifră cu ciclu uscat. Puterea reală este mai mică odată ce răcirea și manipularea unei piese atât de mari sunt luate în considerare, deoarece un perete gros de 1000 de litri are nevoie de timp pentru a se răci suficient pentru a fi evacuat fără a se deforma. Planificați capacitatea pe rate realiste, nu maximul ciclului uscat.
Planificați o linie de producție IBC?
Spuneți-ne producția țintă, lichidele pe care le veți umple și dacă aveți nevoie de IBC-uri certificate ONU sau de barieră, iar inginerii noștri vor specifica mașina, manipularea materialului și configurația grosimii peretelui pentru a se potrivi. Construim mașini de suflat din 2002, cu 15 ingineri în echipă.
Vorbește-ne despre un aparat IBC →O sticlă IBC pare simplă - este doar o cutie mare de plastic, până la urmă. Dar păstrarea unei tone de lichid într-o piesă turnată prin suflare, an de an, este o inginerie cu adevărat grea și necesită cele mai mari și mai capabile mașini din catalog. Obțineți mașina, materialul și controlul de perete corect și aveți un container care transportă lichidele în vrac din întreaga lume în siguranță. Răsfoiți completgamă mare de acumulatoripentru a vedea unde se potrivește o linie IBC.
